階段と手すりの配置

階段、踊り場、および手すりを作図するためのツールが含まれている階段のエクステンション(Stair Extension) があります。このエクステンションをマーケットプレイスでインストールすると、CETに2種類のエクステンションタブが追加されます。

階段エクステンション - マーケットプレイス

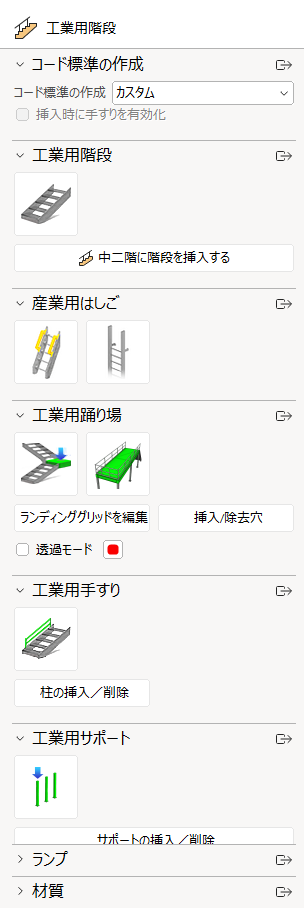

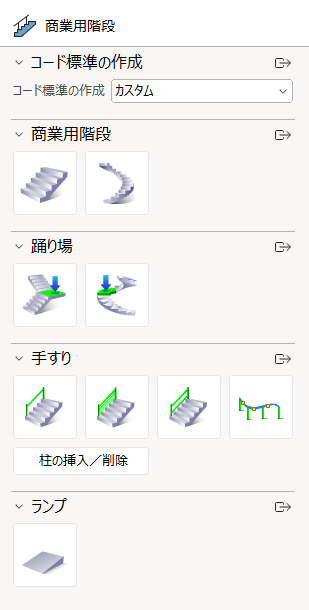

階段エクステンションのアイテム工業用階段エクステンションのアイテム

階段の配置方法

階段を配置するだけであれば、階段を挿入する際に1回クリックするだけで、デフォルト寸法の階段が配置されます。

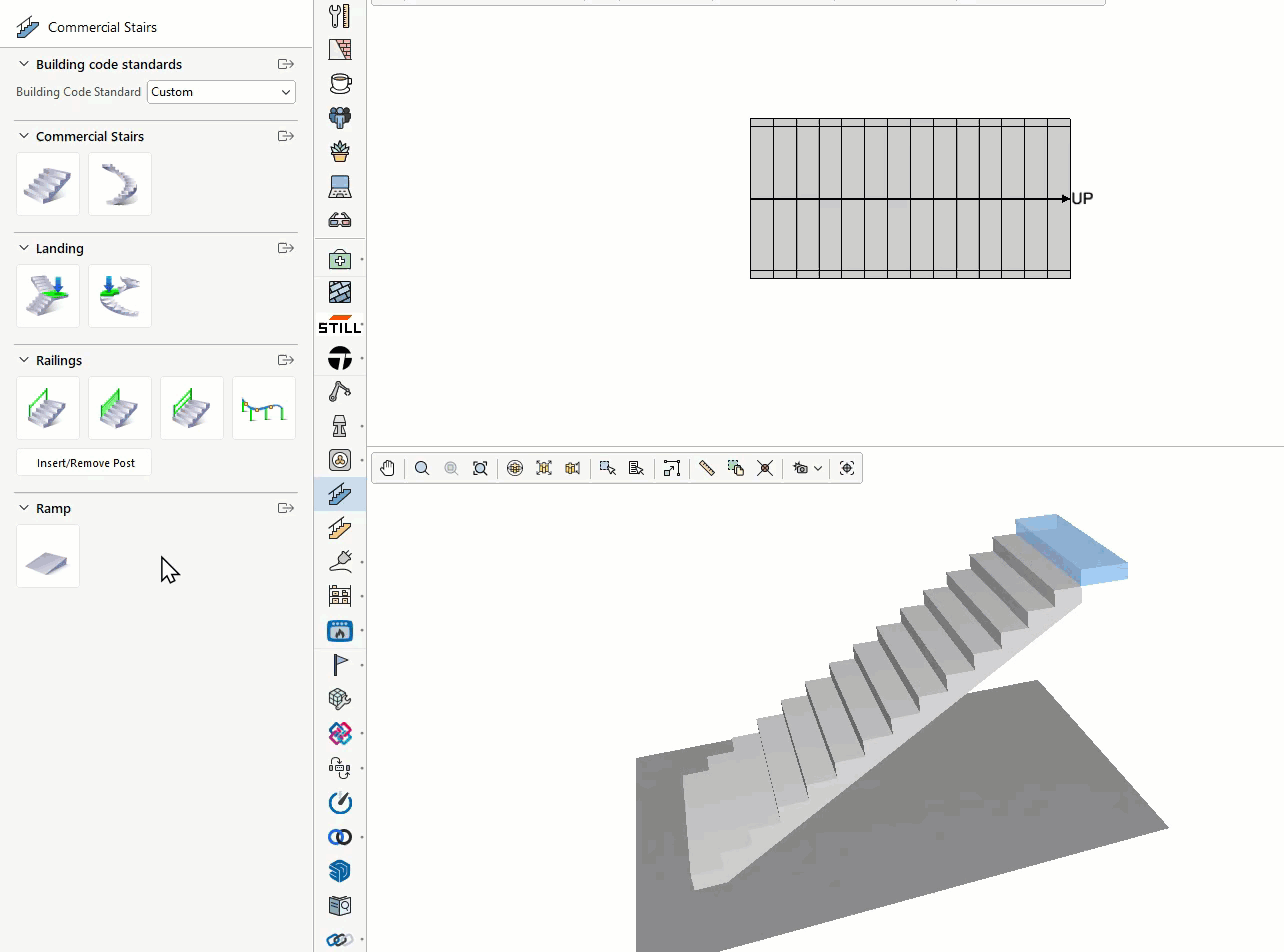

階段を挿入する際に、左クリックを押したままにすることで、次の操作も可能です：

階段上部にある踏み板（青い踏み板）は、踊り場を配置できる位置を示しています。さらに、別のレベルやフロアに接続する際のガイドラインとしても使用できます。

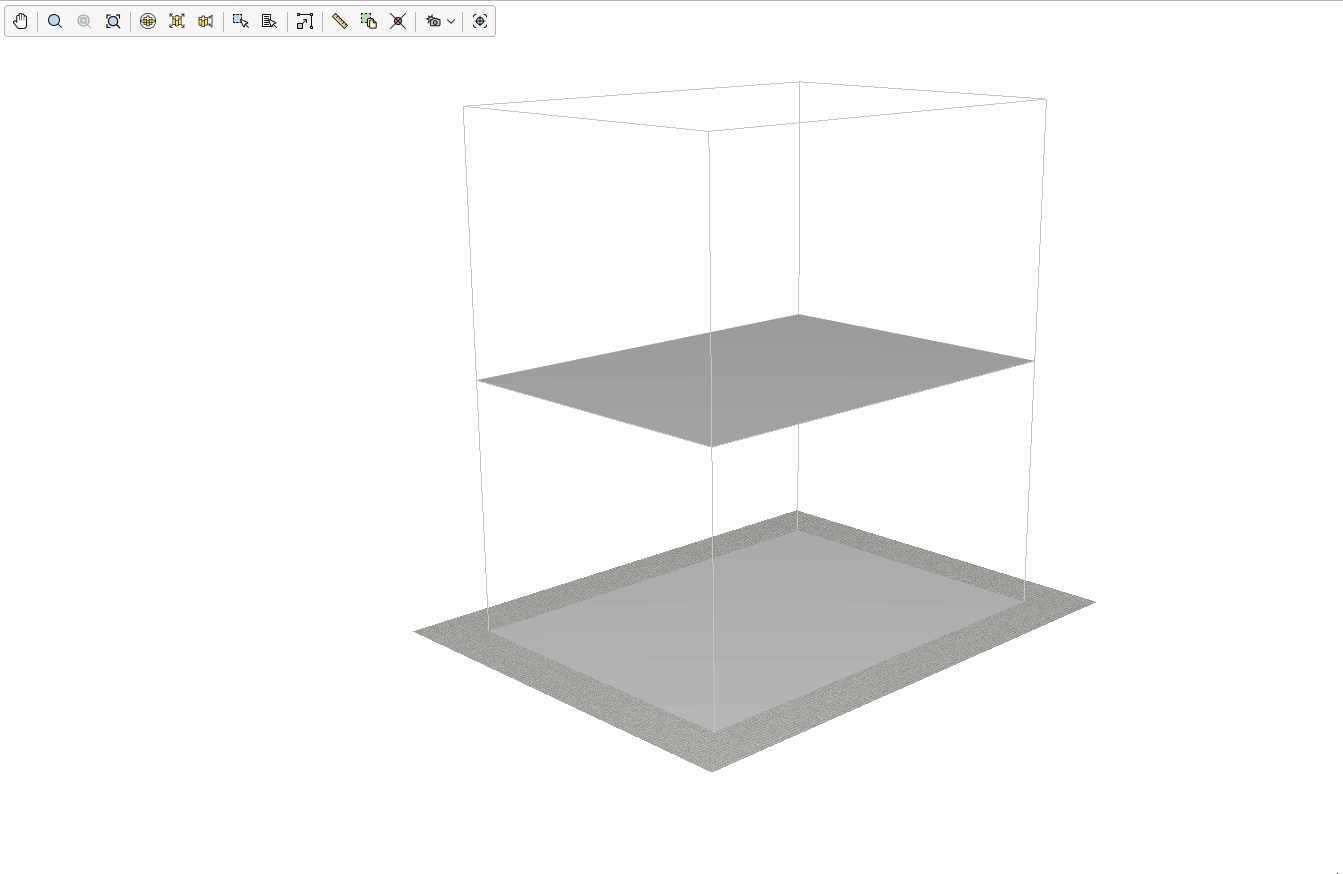

GIF_Insert stair on level.gif

1つの踊り場の同じ側面には、2回のクリックで複数の階段を接続できます。1回目のクリックで階段を踊り場にスナップし、2回目のクリックで、クイックプロパティボックスで階段の方向を指定した後に配置を確定します。

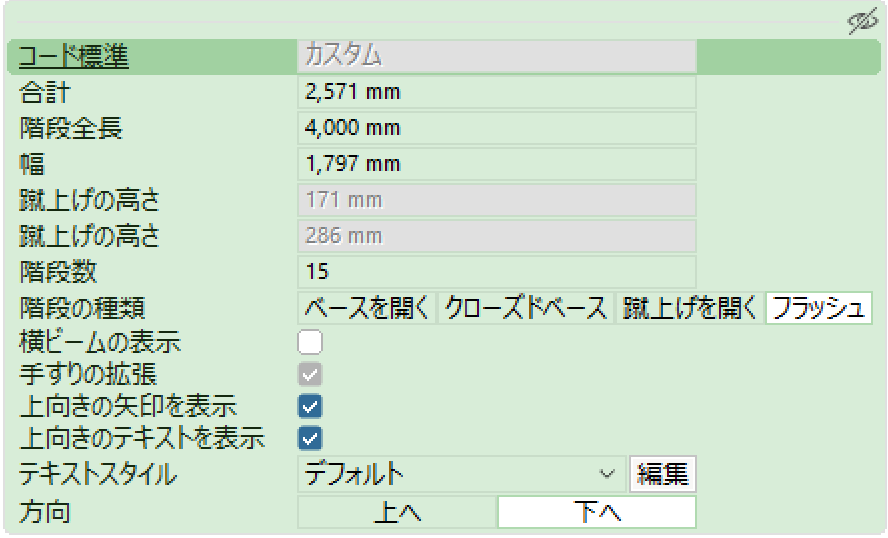

階段の配置中および配置後は、クイックプロパティボックスで寸法を変更できます。階段を挿入すると、さらに多くのオプションが利用できるようになります。（下記は階段エクステンションのクイックプロパティを表示しています）

挿入モード: カスタムまたは自動を選択できます。この設定は建築基準法オプションによって異なります。デフォルトでは自動が選択されており、階段エクステンションタブのドロップダウンメニューで選択した設定が自動的に適用されます。 ※現在、建築基準法はアメリカの法規のみ対応しています。

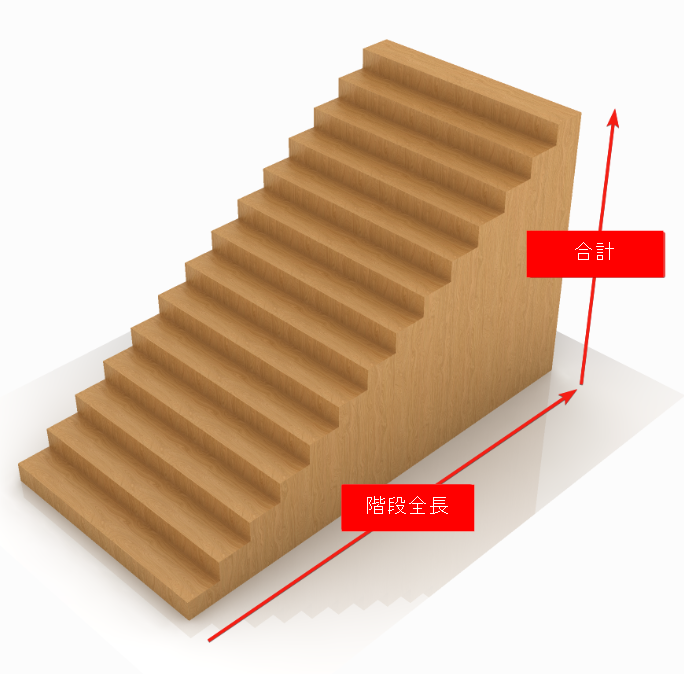

合計、階段全長: 下記の参考画像のように、階段の高さと階段の全長を表示します。

幅: 各段の幅を表示します。

階段数: 選択した階段の合計段数を表示します。

コード標準: グレーアウト表示されています。挿入時に選択した建築基準法によって自動的に設定されます。※現在、建築基準法はアメリカの法規のみ対応しています。

蹴上げ、踏面: 各段の蹴上げと踏面の寸法です。グレーアウト表示されており、合計(選択された階段の高さ)と階段全長に基づいて自動的に設定されます。

階段の種類: 4種類から選択できます。（ベースを開く / クローズドスペース / 蹴上げを開く / フラッシュ）下記画像をご参照ください。

横ビームの表示: 階段の両側に側板を追加します。

上向きの矢印を表示: 2D作図ビューで階段の進行方向を表示します。

上向きのテキストを表示: 2D作図ビューで「上」テキストを表示します。

さらに、工業用階段では使用できるシンボルが増えており、はしご、踊り場、サポート、および階段の材質選択などを利用できます。
