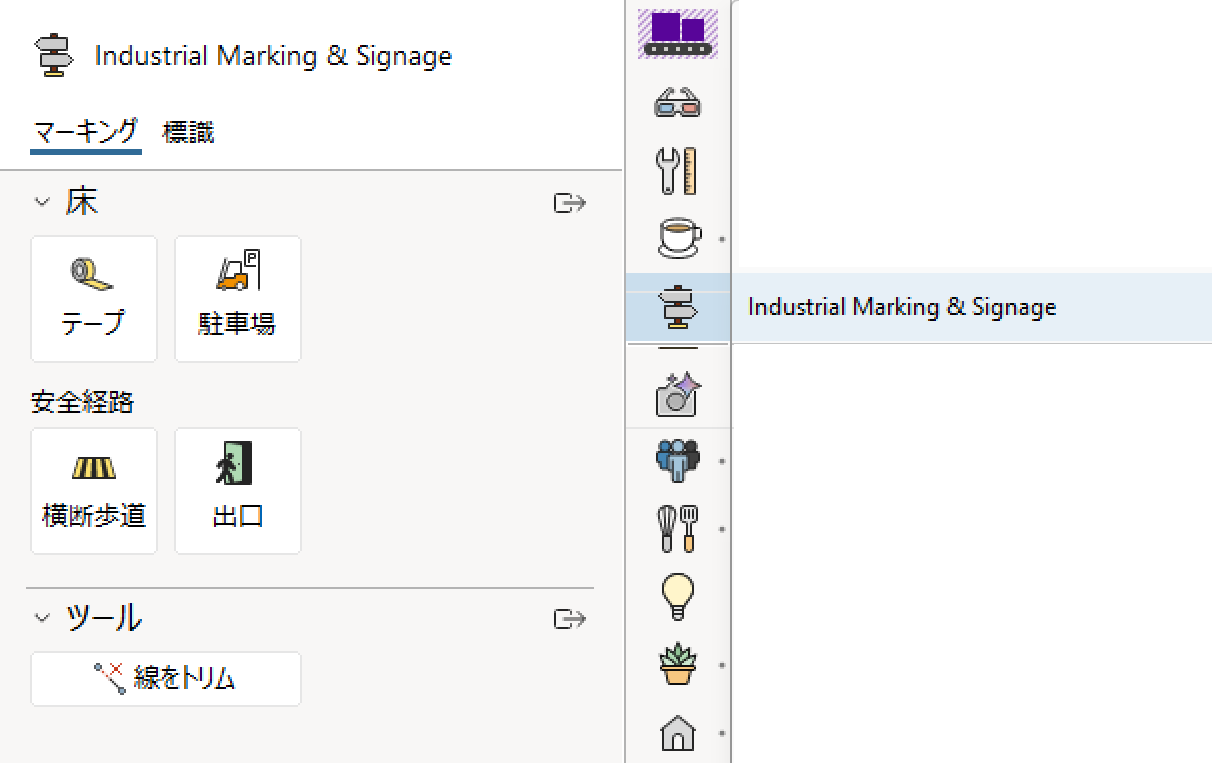

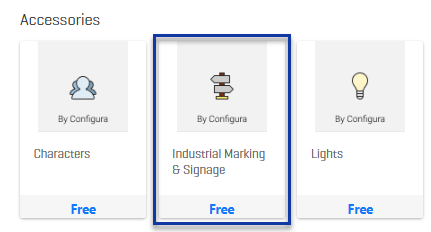

Industrial Marking & Signage はマーケットプレイスにてインストールが可能なエクステンションで、無料でご利用いただけます。テープ、安全標識、床面マーキングなどの視覚的な案内表示を、倉庫レイアウト内に直接配置できるツールが含まれています。

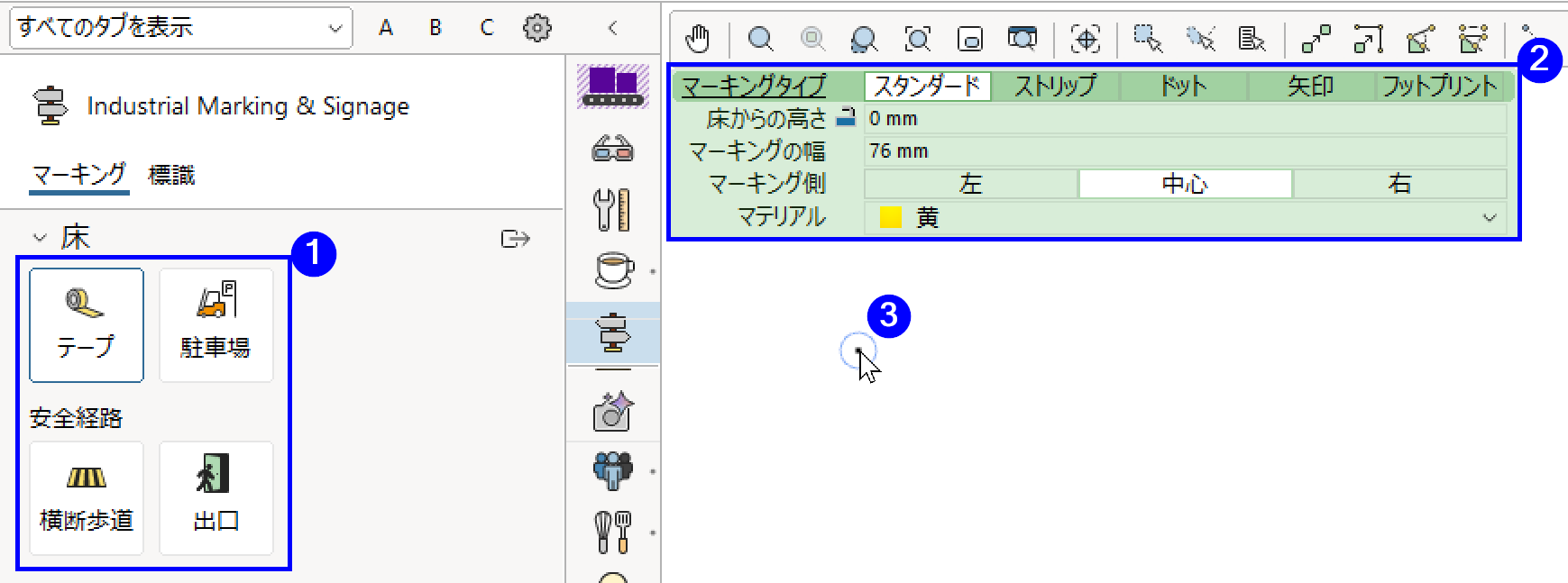

1. 使用するオブジェクトをクリックして有効にし、カーソルを図面ビュー内へ移動します。
2. クイックプロパティで設定を調整します。
3. 作図ビュー内を左クリックし、ツールの配置を開始します。

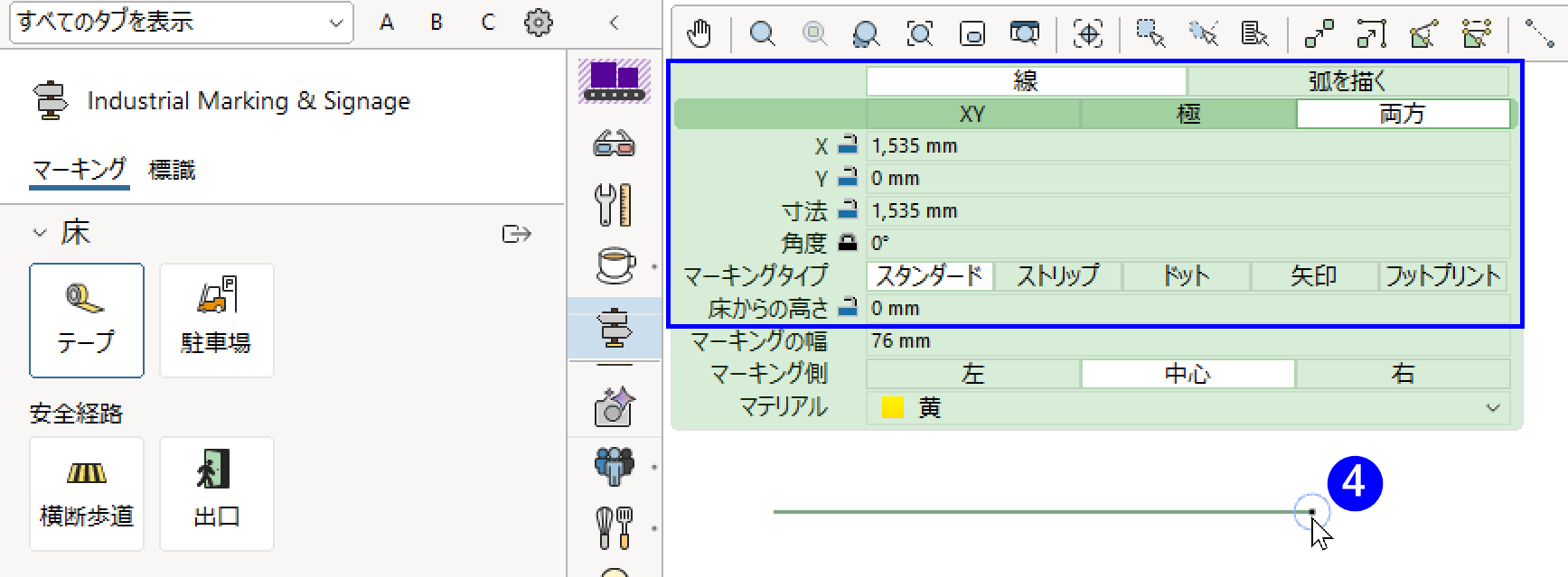

4. 初回配置後に表示される追加オプションを使用してクイックプロパティを調整し、オブジェクトの終了位置をクリックして配置します。
5. 必要に応じてオブジェクトを追加するか、Esc キーを押して（またはエクステンションタブを左へスワイプして）オブジェクトの配置を終了します。

また、図面に追加した テープ、横断歩道、出口 は、計算ビューに反映されます。同じ設定のマーキングは 計算ビュー内で同じ行にまとめて表示されますが、設定が異なるマーキングは別々の行に表示されます。

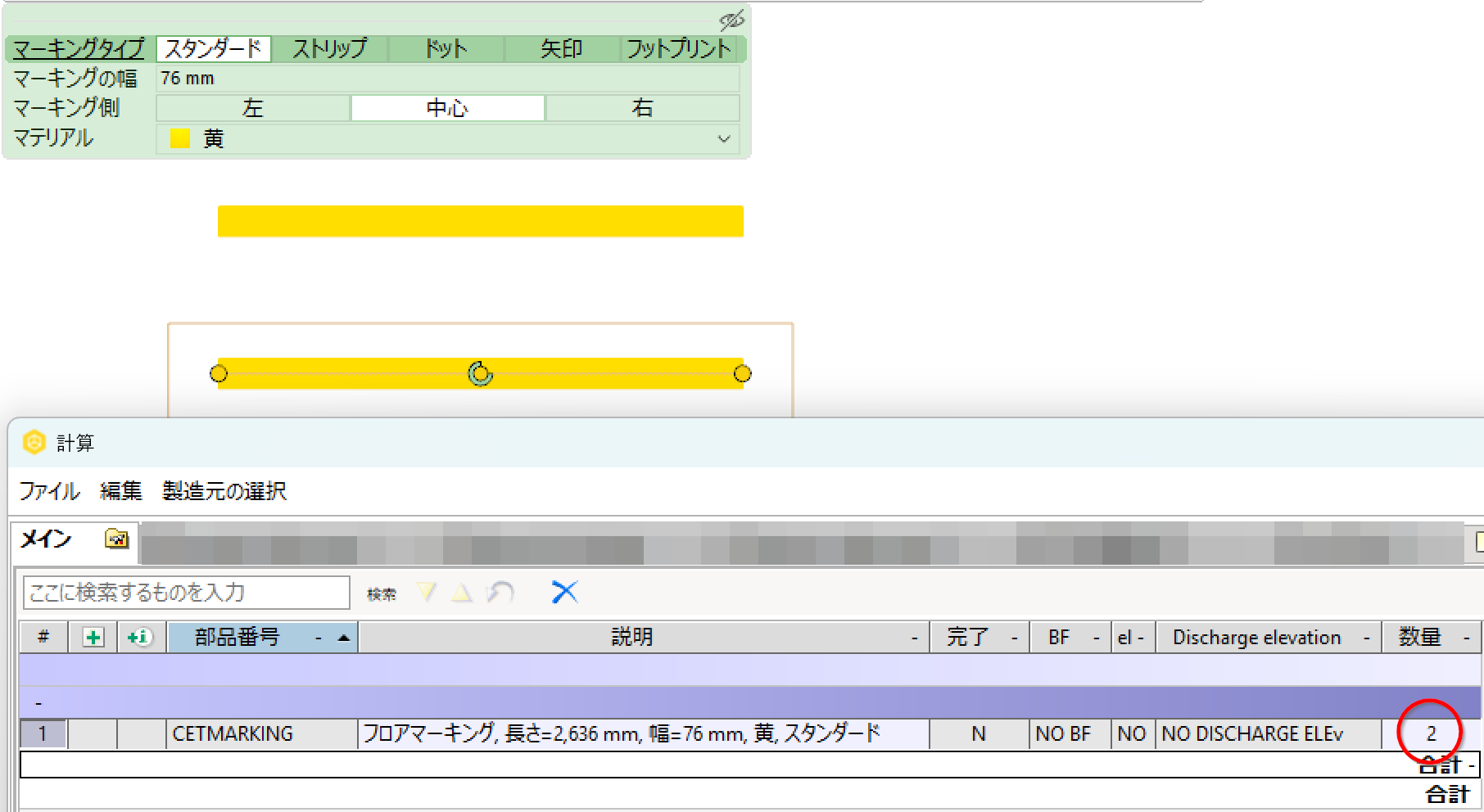

全く同じ種類のマーキング

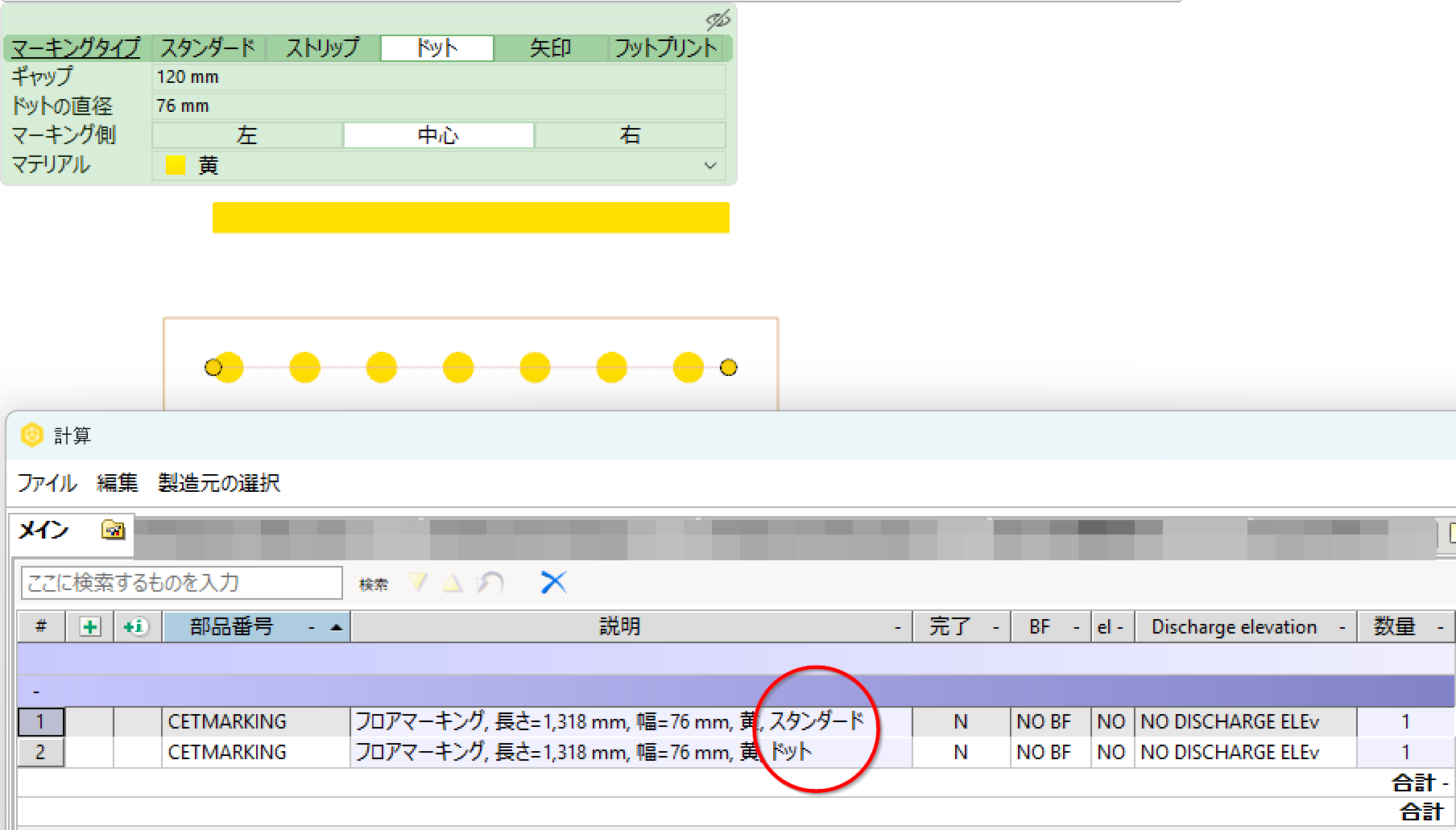

異なる種類のマーキング

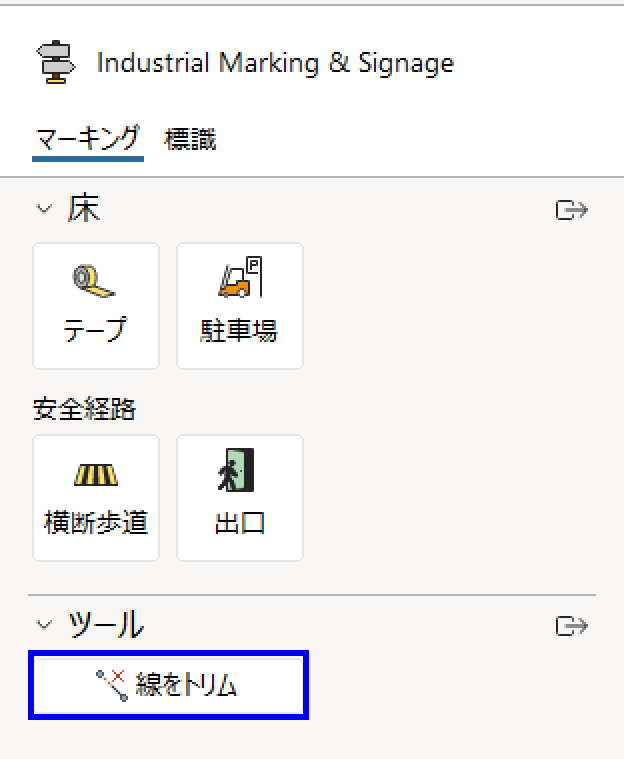

マーキングタブには、ツールセクションも含まれています。このセクションには 線をトリム ツールがあり、床面マーキングをトリムする時に使用できます。

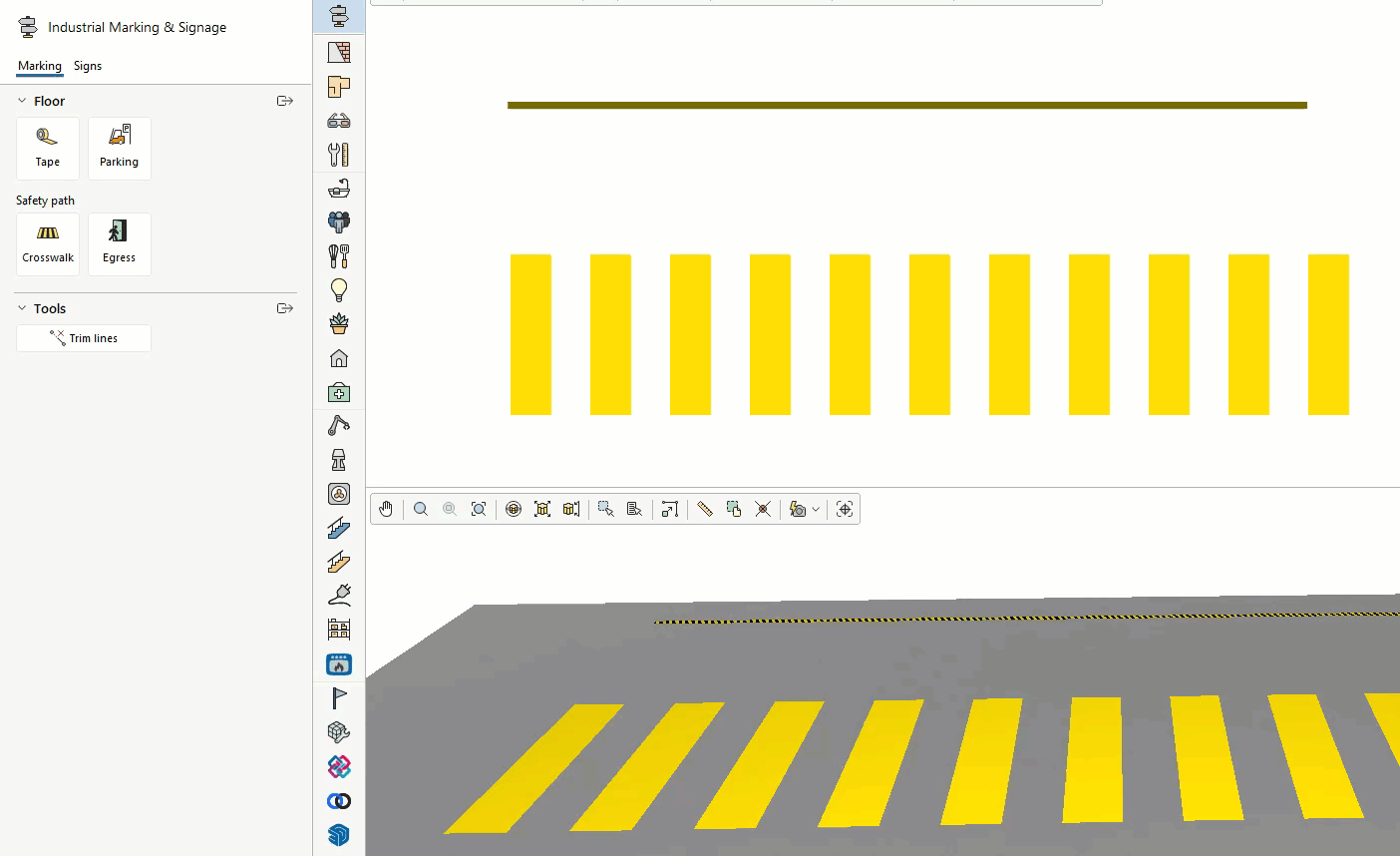

このツールを使用するには、線をトリム を選択します。次に、床面マーキング上のポイントを指定して、トリムする範囲を選択します。最初のクリックで選択を開始し、2 回目のクリックで選択を完了すると、該当する部分が削除されます。
注: 駐車場スペースに対してこのツールを使用した場合、CET は可能な限り多くの完全な駐車スペースを維持できるよう自動的に調整を行います。具体的には、次の駐車スペースの左端部分をトリムされた区間の末尾へ移動し、駐車スペースを再構築します。

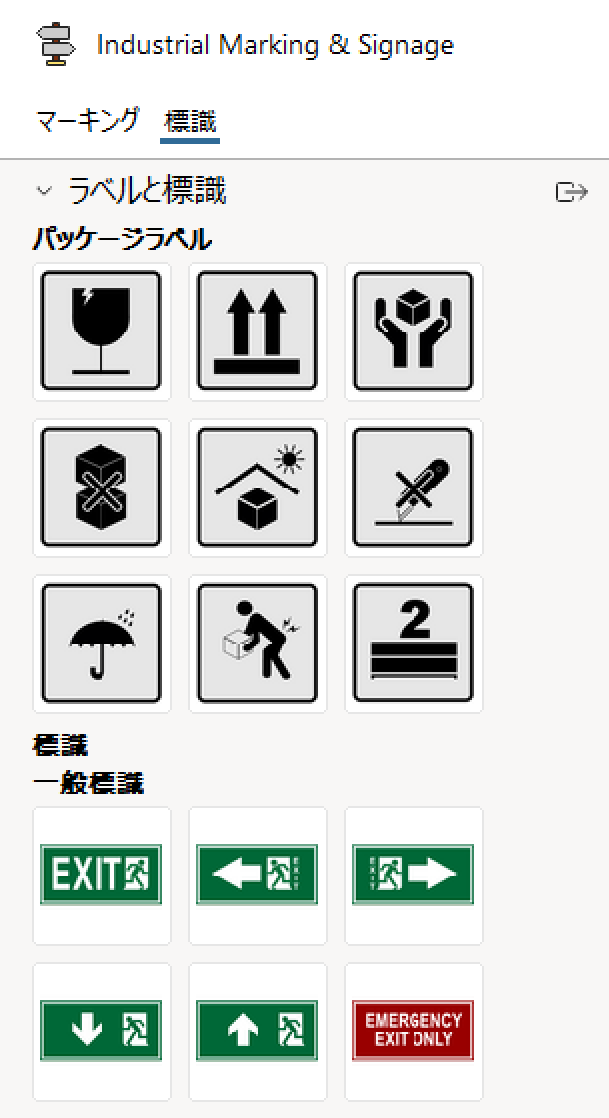

Industrial Marking and Signageエクステンションの標識タブには、パッケージラベル、一般標識、個人用保護具標識、禁止標識、エリア標識、ハザード標識 が含まれています。

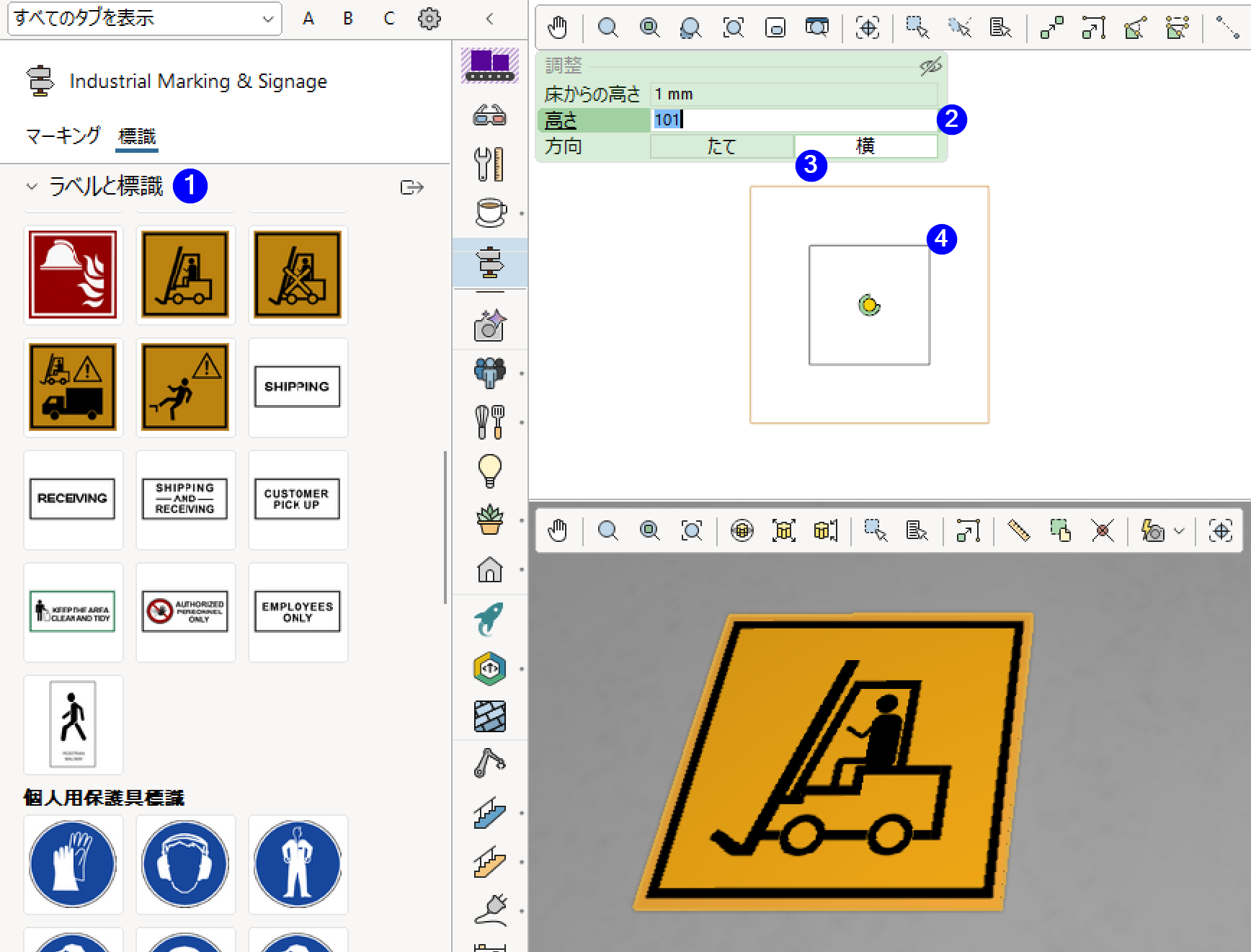

次の手順で図面内に標識を配置することができます。

1. 使用する標識をクリックして選択し、カーソルを作図ビュー内へ移動します。
2. クイックプロパティ内で高さを調整し、標識のサイズを設定します。
3. 標識の向きを「横」または「たて」から選択します。
4. 作図ビュー内をクリックして標識を配置します。
5. 必要に応じて、配置後に標識の設定をクイックプロパティで調整できます。
