剪切、复制和粘贴功能与其他程序的相同。其均使用所谓的剪贴板,即虚拟的“存放位置”,用于存放复制或剪切的项目。对象即使已粘贴到图纸中,也会保留在剪贴板上。
每个工具均有快捷键,可在”编辑”菜单中找到。选择对象时,可在右键单击上下文菜单中找到,也可在组件选项卡区域上方CET Designer左上角的工具栏中找到:
剪切
剪切工具将从当前位置删除选择的组件,并将其放在剪贴板上,再粘贴到当前或新图纸中的新位置。
请按以下步骤进行剪切:
1 单击选择需剪切的组件,使其轮廓成为黄色或紫色,并出现黄色捕捉点。
2 右键单击并从上下文菜单中选择剪切。所选内容将从空间中删除,并放在剪贴板上用于粘贴。
使用快捷键Ctrl+X。
复制
复制工具会将选择的组件放在剪贴板上,并可粘贴至当前或新图纸的其他位置。
请按以下步骤进行复制:
1 单击选择需复制的组件,使其轮廓成为黄色或紫色,并出现黄色捕捉点。
2 右键单击并从上下文菜单中选择复制。所选内容保持不变,并放在剪贴板上用于粘贴。
使用快捷键Ctrl+C。
粘贴和重复粘贴
粘贴与剪切或复制一起使用。在剪切或复制选择的组件或分组后,则储存在剪贴板上,可粘贴至同一图纸或新图纸中的另一位置。
重复粘贴会将剪贴板中的内容显示在光标上,可在图纸中的任何位置自由粘贴对象。其将保留在光标上,可不断粘贴,直至完成。
请按以下步骤进行重复粘贴:
1 在图纸中复制或剪切组件后,在视图中单击鼠标右键,然后在上下文菜单中选择粘贴或重复粘贴。
2 剪贴板的内容显示在光标末端。单击以在图纸中添加对象。组件将保留在光标上。继续单击以添加更多副本。
3 完成后,按键盘上的Esc键,或将光标移出图纸区域以退出命令。
使用快捷键Ctrl+V重复粘贴,剪贴板中的内容将保留在光标上。
如使用快捷键Ctrl+Alt+V,或在“编辑”菜单上选择粘贴,剪贴板上的内容将添加在图纸中原始选择内容的右侧,光标保持原样。
“粘贴选项”
粘贴选项是一个工具,允许跳过使用复制或剪切程序,直接转至重复粘贴功能。此工具位于编辑菜单中,也可使用快捷键A。
请按以下步骤进行粘贴选择:
1 选择需复制的对象。
2 在键盘上按A,或在编辑菜单中选择粘贴选项。
3 选择的对象显示在光标上,可将其粘贴至所需的任何位置。
4 剪贴板的内容显示在光标末端。单击以在图纸中添加对象。组件将保留在光标上。继续单击以添加更多副本。
5 完成后,按键盘上的Esc键,或将光标移出图纸区域以退出命令。
使用粘贴选项工具时,将看到移动辅助工具。在本文中了解更多信息。
剪裁
从绘图区删除不必要组件的一个简单方法是使用裁剪功能。这表示在绘图区选择要保留的组件,然后删除其余组件。
请按照以下步骤裁剪组件:
1 在绘图区选择需保留的组件。
2 转至编辑菜单,选择裁剪。所有未选择的组件均将从绘图区删除。
使用快捷键Ctrl+K。

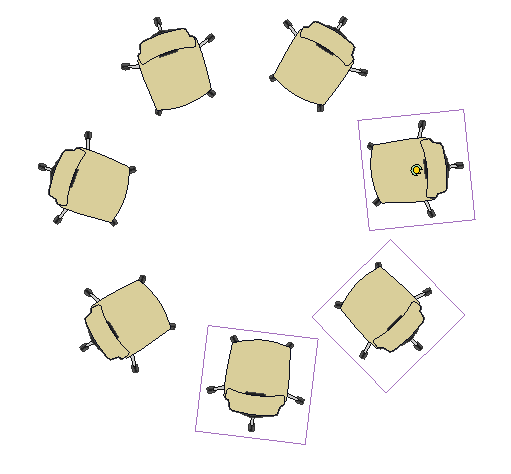

之前

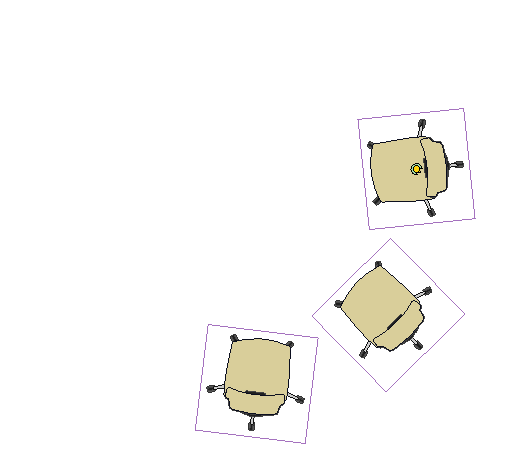

之后
